Hogyan válasszuk ki a megfelelő kábeltálcát ipari üzemekhez

Az ipari környezethez megfelelő kábeltálca kiválasztása megköveteli a terhelhetőség, az anyag, a korrózióállóság, a kábel típusa és a telepítés körülményeinek gondos mérlegelését. Az alábbiakban egy lépésről lépésre bemutatott útmutató segít a választásban.

1. Határozza meg a kábeltálca típusát

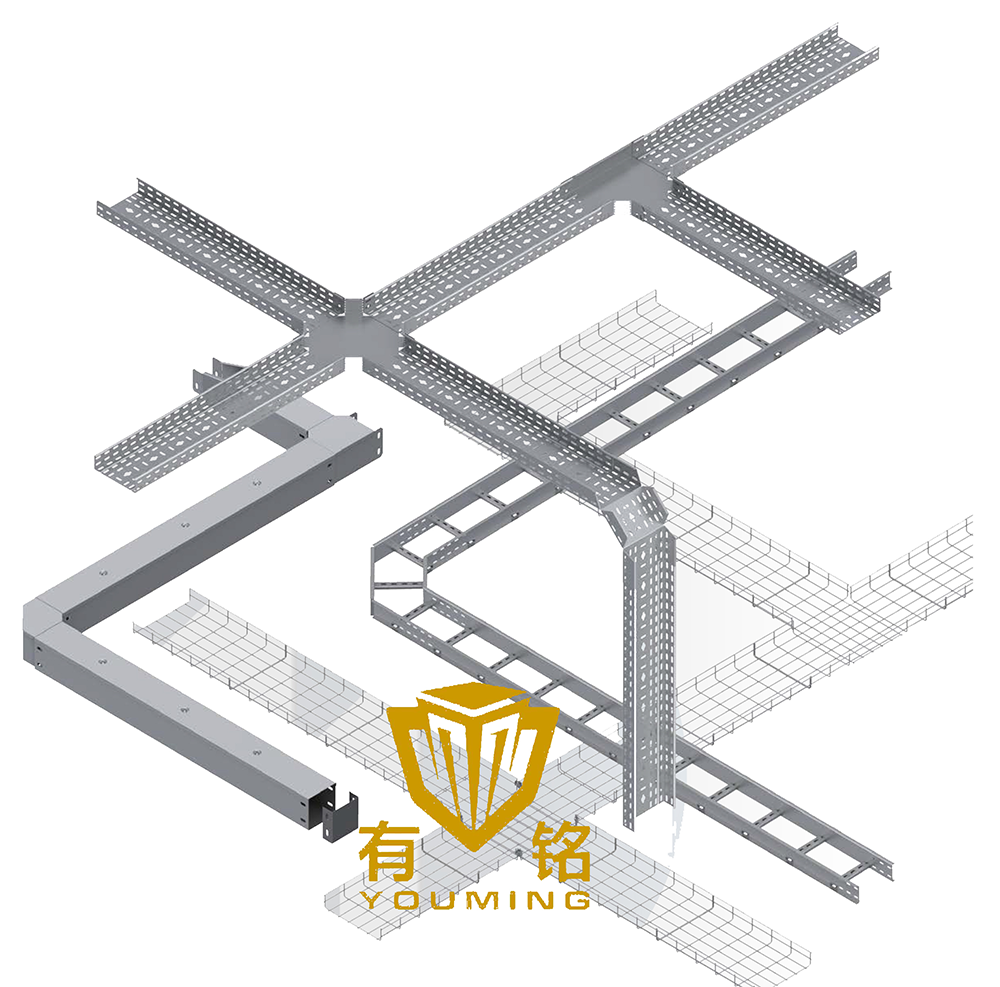

Az ipari üzemek általában a következő négy fő kábeltálcát használják:

Ipari ajánlás:

- Táp- és vezérlőkábelek → Létra vagy tömör alsó tálca

- Adat- és száloptikai kábelek → Drótháló vagy perforált tálca

- Kemény vegyi környezet → Rozsdamentes acél vagy FRP tálca

2. Vegye figyelembe az anyag- és korrózióállóságot

Az ipari üzemekben gyakran van nedvesség, vegyszerek és magas hőmérséklet, ezért az anyagválasztás kulcsfontosságú:

Ipari ajánlás:

- Standard gyárak → Tűzihorganyzott acél

- Vegyi üzemek → Rozsdamentes acél 316 vagy FRP

- Kültéri/magas páratartalmú → porszórt vagy alumínium

3. Számítsa ki a terhelhetőséget és a kábeltöltést

Az ipari kábelek nehezek lehetnek, ezért ügyeljen arra, hogy a tálca elbírja a súlyt:

Terhelhetőségi irányelvek:

- Könnyű teherbírás: 50-100 kg/m (vezérlőkábelek)

- Közepes terhelhetőség: 100-200 kg/m (tápkábelek)

- Nagy teherbírás: 200-500 kg/m (HV kábelek, bányászati üzemek)

Kábeltöltési arány (NEC/IEC szabványok):

- Tápkábelek → Max. 50% töltés

- Vezérlőkábelek → Max. 70% töltés

- Kerülje a túlterhelést → Megakadályozza a túlmelegedést és a karbantartási problémákat

Ipari ajánlás:

- Nehéz (hosszú fesztávú) kábelekhez használjon létratálcákat.

- Használjon tömör fenekű tálcákat, ahol a kábelvédelem kritikus fontosságú.

4. Környezeti és biztonsági tényezők

Az ipari üzemek egyedi kihívásokkal néznek szembe:

Korrózióállóság → Válasszon rozsdamentes acélt vagy FRP-t a vegyi zónákban.

Tűzvédelem → Használjon tűzálló tálcákat (UL/CE minősítéssel) a magas kockázatú területeken.

Ütésállóság → Nagy teherbírású tálcák bányászathoz, olajhoz és gázhoz.

EMI árnyékolás → Alumínium vagy acél tálcák az érzékeny elektronikához.

Ipari ajánlás:

- Olaj és gáz → Rozsdamentes acél tűzálló bevonat

- Élelmiszer és gyógyszerészet → Egészségügyi SS 316 tálcák

- Bányászat és nehézipar → Extra vastag horganyzott acél

5. Telepítési és karbantartási szempontok

- Moduláris kialakítás → Gyorsabb telepítés (pl. gyorskapcsos rendszerek).

- Hozzáférhetőség → Nyissa ki a tálcákat (létra/háló) a kábelek egyszerű csatlakoztatásához.

- Támasztávolság → Tipikusan 1,5–3 m (a terhelés alapján állítsa be).

- Dilatációs hézagok → Magas hőmérsékletű helyeken szükséges.

Ipari ajánlás:

- Tervezze meg előre a kábelek útvonalát, hogy minimalizálja a hajlításokat és az alátámasztásokat.

- Használjon perforált tálcákat, ahol a szellőzés és a hozzáférhetőség kulcsfontosságú.

Utolsó ellenőrző lista az ipari kábeltálca kiválasztásához

1. Típus → Létra / Háló / Szilárd / Csatorna

2. Anyag → Horganyzott / Rozsdamentes / Alumínium / FRP

3. Terhelés → Könnyű / Közepes / Nehéz teherbírás

4. Korrózió → Standard / Vegyszerálló

5. Tűzbiztonság → Megfelel a helyi előírásoknak

6. Telepítés → Könnyen összeszerelhető és bővíthető

Professzionális tipp: Forduljon hozzánk egyéni megoldásokért a környezetekben (például magas hőmérsékleten, robbanásveszélyes területeken).

---

Következtetés

Az ipari üzemek számára megfelelő kábeltálca kiválasztása hosszú távú biztonságot, hatékonyságot és költségmegtakarítást biztosít. A teljesítményhez igazítsa a tálcát a kábel típusához, környezetéhez és terhelési követelményeihez.

Segítségre van szüksége? Lépjen kapcsolatba velünk ingyenes elrendezési tervezésért és terhelési számításokért!

Ha szeretne ajánlásokat kapni bizonyos iparágakhoz (pl. petrolkémia, autóipar, erőművek), tovább tudjuk szabni a tanácsokat!
