A vályús kábeltálca-rendszerek terhelhetőségének és biztonsági tényezőinek értékelése

Nagyszabású infrastrukturális, villamosenergia- és ipari projekteknél a kábelkezelő rendszer stabilitása nem alku tárgya. A ** Vályú kábeltálca ** széles körben választották teljes elszigetelése miatt, amely megvédi az érzékeny kábeleket a portól és a külső elemektől. A projekt biztonsága azonban nagymértékben függ a tálca szerkezeti határainak alapos műszaki értékelésétől. A B2B beszerzésnek meg kell követelnie a **vályús kábeltálcák terhelési vizsgálata** szabványok betartását, és ellenőriznie kell a tényleges terhelés alapján számított **a vályús kábeltálca maximális fesztávját**. A Jiangsu Youming Group Co., Ltd., egy speciális, innovatív, csúcstechnológiás kábeltálca-gyártási vállalkozás, amely ellenőrzött termékeket kínál rozsdamentes acélból, alumíniumötvözetből és horganyzott sorozatból, házon belüli vizsgálóközpontunk és fejlett automatizált gyártósoraink támogatásával.

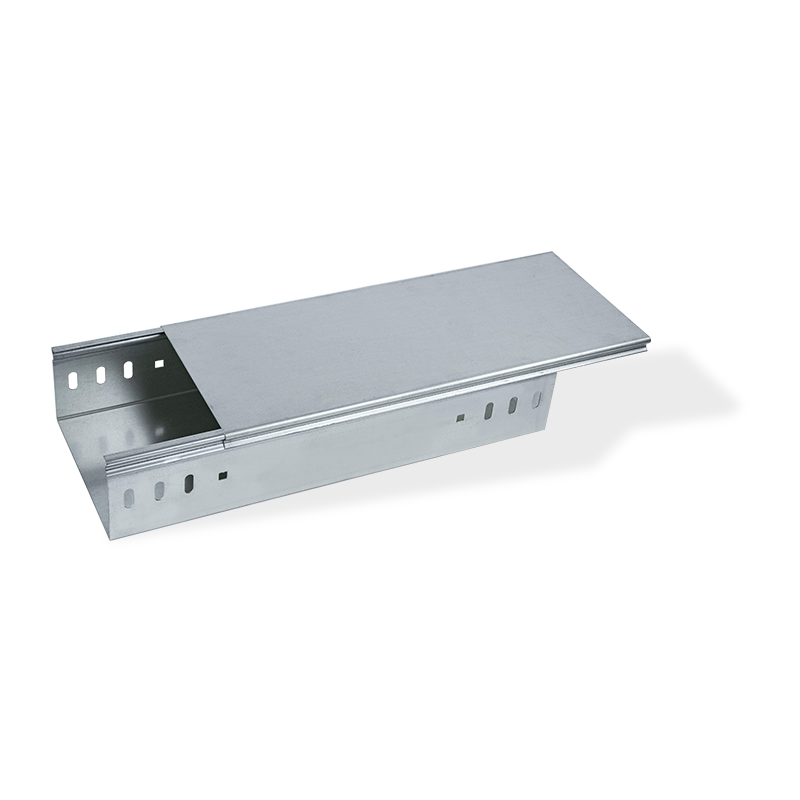

Horganyzott acél kábelcsatorna tálca fedéllel

Terhelhetőségi és tesztelési szabványok értelmezése

A kábelkezelés biztonsága a tesztelt határértékek és a megállapított biztonsági tényezők függvénye.

Megértés Vályú kábeltálca terhelési vizsgálata szabványoknak

A terhelhetőséget ellenőrzött **vályús kábeltálca-terhelési teszt** eljárásokkal kell ellenőrizni, jellemzően az ipari specifikációkat, például a NEMA VE 1-et követve. Ezek a tesztek a tálcarendszert egy meghatározott tartományon át számított terheléseknek vetik alá a meghibásodásig. A közzétett biztonságos üzemi terhelést úgy kapjuk meg, hogy a végső meghibásodási terhelést elosztjuk egy előírt biztonsági tényezővel (gyakran 1,5). Ez biztosítja, hogy a telepített rendszer jelentős pufferrel rendelkezzen a váratlan súlynövekedés vagy a környezeti igénybevétel ellen. A közbeszerzésnek minden esetben másolatot kell kérnie ezekről a hitelesített vizsgálati jegyzőkönyvekről.

A Load vs. Maximális fesztáv a vályús kábeltálcához

Az alkalmazott egyenletesen elosztott terhelés (UDL) és a **Maximális fesztáv a vályús kábeltálcához** közötti kapcsolat fordított, és kritikusan függ a tálca keresztmetszeti méreteitől és a fém vastagságától (idomszer). A szélesebb tálca vagy a vékonyabb szelvény rövidebb **maximális fesztávolságot tesz szükségessé a vályús kábeltálcához** ugyanazon terhelés mellett, vagy fordítva, a nehezebb szelvény hosszabb fesztávot tesz lehetővé. A gyártó által a **vályús kábeltálca terhelési tesztje** eredményein alapuló táblázatok be nem tartása maradandó deformációhoz vagy szerkezeti összeomláshoz vezethet.

Összehasonlítás: Tálca mérővastagsága vs. Maximális fesztáv és terhelési érték (példaadatok):

Elhajlásvezérlés és rendszerintegritás

A szerkezeti meghibásodásokon túl a mozgás szabályozása elengedhetetlen a kábelek hosszú élettartamához és a rendszer igazításához.

Irányítás Vályú kábeltálca kihajlása határait

Míg a terhelhetőség a katasztrofális meghibásodásokat kezeli, a **vályús kábeltálca elhajlása** korlátozza a cím funkcionális integritását. A túlzott függőleges megereszkedés nemcsak nem tűnik professzionálisnak, hanem túlzott igénybevételt is jelenthet magukra a kábelekre, ami potenciálisan károsíthatja a száloptikát vagy a szigetelés romlását okozhatja a több évtizedes szolgáltatás során. Az iparág legjobb gyakorlata gyakran korlátozza a **vályúkábeltálca-elhajlást** a fesztáv hosszának osztva 240-nel (L/240). Ennek az alacsony lehajlásnak az eléréséhez gondosan be kell tartani a gyártó által biztosított **A vályús kábeltálca maximális fesztávolsága** táblázatait.

A hatása Kábeltöltési arány vályús tálcás telepítéshez terhelésnél

A mérnököknek pontosan meg kell határozniuk a tálcán lévő teljes tömeget, figyelembe véve a **Kábeltöltési arányt a vályús tálca felszereléséhez**. A *töltési arány* (a tálca keresztmetszeti területének kábelek által elfoglalt százaléka) kritikus a hőteljesítmény meghatározása szempontjából, de a *a kábel tényleges súlya* határozza meg a szerkezeti terhelést. A potenciális jövőbeli kapacitásigény figyelmen kívül hagyása vagy a különféle táp- és kommunikációs kábelek sűrűségének pontatlan becslése a **vályús kábeltálca** alulspecifikációjához és idő előtti meghibásodáshoz vezethet.

Anyag- és gyártási tényezők

Az anyagválasztás és a gyártás következetessége a hosszú távú teljesítmény garanciája.

Technikai előnyei Rozsdamentes acél vályús kábeltálca specifikációk

Magas páratartalmú, korrozív vegyi anyagoknak (pl. gyógyszerészeti, petrolkémiai) vagy szélsőséges hőmérsékletnek kitett környezetben a horganyzott acél nem elegendő. **A rozsdamentes acél vályús kábeltálca** specifikációi (általában 304-es vagy 316-os minőséget használnak) kiváló korrózióállóságot és megnövelt folyáshatárt biztosítanak. Bár a kezdeti költség magasabb, a meghosszabbított élettartam és a karbantartási költségek csökkenése miatt a **rozsdamentes acél vályús kábeltálcás** rendszerek a leggazdaságosabb hosszú távú választás ezekben az igényes ágazatokban.

Gyártási precizitás és szerkezeti megbízhatóság

A tálca formájának pontossága – szélessége, mélysége és a karima integritása – kulcsfontosságú. A Jiangsu Youming Group teljesen automatikus gyártósorai, beleértve a lézervágást és a CNC lyukasztást, biztosítják, hogy a tálca geometriája minden szegmensben egységes legyen. Ez a pontosság létfontosságú, mert a teherbírási számítások és a **vályús kábeltálcák terhelési vizsgálata** eredményei pontos, ellenőrzött keresztmetszeti tulajdonságokon alapulnak. A gyártási folyamat bármely eltérése veszélyeztetheti a kiszámított **A vályús kábeltálca maximális fesztávját**.

Következtetés

A **Trough Cable Tray** rendszerek beszerzése és telepítése mérnöki szintű összpontosítást igényel a szerkezeti integritásra. A projekt sikeréhez szükség van a **A vályús kábeltálca maximális fesztávolságának** alapos összehasonlítására a tervezett terheléshez, betartva a szigorú **vályús kábeltálca elhajlási** határértékeket, és gondoskodni kell arról, hogy a **vályús kábeltálca beszereléséhez szükséges kábeltöltési arány** pontosan tükrözze a teljes tömeget. Akár szabványos horganyzott, akár speciális **rozsdamentes acél vályús kábeltálca** anyagokat választ, a szigorú **vályús kábeltálca terhelési teszttel** ellenőrzött termékekre való támaszkodás elengedhetetlen. A Jiangsu Youming Group Co., Ltd. tanúsított gyártási folyamataival és tesztelési központjával a magas színvonalú partner a megbízható kábeltálca-megoldások biztosításában a világ legigényesebb projektjeihez.

Gyakran Ismételt Kérdések (GYIK)

• Mi a tipikus biztonsági tényező, amelyet a **vályús kábeltálcák terhelési vizsgálatánál** használnak? Az iparági szabványok általában 1,5-ös minimális biztonsági tényezőt írnak elő. Ez azt jelenti, hogy a **vályús kábeltálca** végső meghibásodási terhelésének legalább 1,5-szer nagyobbnak kell lennie, mint a közzétett biztonságos munkaterhelés.
• Hogyan befolyásolja a **Kábel kitöltési aránya a vályús tálca felszereléséhez** a tálca hűtési teljesítményét? Bár a töltési arány nem befolyásolja közvetlenül a tálca szerkezeti **vályús kábeltálca terhelhetőségét**, a magas töltési arány (például 40% felett) korlátozza a levegő keringését, ami hőfelhalmozódáshoz és a mellékelt tápkábelek áteresztőképességének csökkentéséhez vezet.
• Mi az elsődleges műszaki előnye a **rozsdamentes acél vályús kábeltálca** használatának a tűzihorganyzott acéllal szemben? Az elsődleges előny a nagymértékben jobb hosszú távú korrózióállóság. A tűzihorganyzott bevonat idővel lebomlik, különösen savas vagy tengerparti környezetben, míg a **rozsdamentes acél vályús kábeltálca** passzív oxidrétege folyamatos, kiváló védelmet biztosít.
• Növelhető a **A vályús kábeltálca maximális fesztávja** az alsó rész megerősítésével? Igen. A gyártók gyakran növelhetik a **a vályús kábeltálca maximális fesztávját** hosszanti merevítők vagy nagy teherbírású karimák beépítésével, hatékonyan növelve a keresztmetszeti tehetetlenségi nyomatékot, amely a fesztávot és a **vályús kábeltálca elhajlását** meghatározó elsődleges szerkezeti tulajdonság.
• Hogyan ellenőrzi a projektmenedzser a **vályúkábeltálca-elhajlás** állítást? A projektmenedzsernek be kell kérnie a gyártó terhelési táblázatait, amelyek jellemzően felsorolják a számított elhajlást a fesztáv felezőpontjában a megadott terheléshez. Ezt az elhajlást meg kell erősíteni a projektben meghatározott határértékhez képest (pl. L/240).
