Alumínium kábellétra nyitott rendszerrel a kábelvezetéshez

kérdez
Termékbemutató

Az alumínium profilú kábeltartókat adatközpontok nyílt kábelkezelő rendszereihez tervezték. Könnyű súlyuk, nagy szilárdságuk és könnyű karbantartásuk miatt széles körben ismerték el őket a piacon. A kiváló minőségű alumíniumötvözet fő anyagként való használata biztosítja, hogy a kábelrács teherbíró képességgel és korrózióállósággal rendelkezzen, miközben csökkenti a teljes súlyt a könnyű kezelés és telepítés érdekében. Felülete elektromosan horganyzott vagy tűzihorganyzott, ≥12um, illetve >60um bevonatvastagsággal, amely rozsda- és korrózióállóságot biztosít. Ez a kezelés nemcsak meghosszabbítja a kábelrács élettartamát, hanem növeli a környezeti erózióval szembeni ellenálló képességét is, így biztosítva a hosszú távú és stabil működést. A kábelrács nyitott kialakítása kényelmesebbé teszi a kábelfektetést és a karbantartást. A felhasználók könnyen átvezethetik a kábeleket a kábelrács lépcsőin, így rugalmas vezetékelrendezést érhetnek el. A nyitott szerkezet ugyanakkor optimalizálja a légáramlást és javítja az adatközpont hőelvezetési hatékonyságát.

NYITOTT RENDSZER · KÁBELKEZELÉS

Alumínium kábellétra nyitott rendszerrel a kábelvezetéshez

Moduláris tartószerkezet táp-, vezérlő- és távközlési kábelekhez. Nagy mechanikai szilárdságra és korrózióállóságra tervezték bel- és kültéri környezetben.

Termék áttekintése

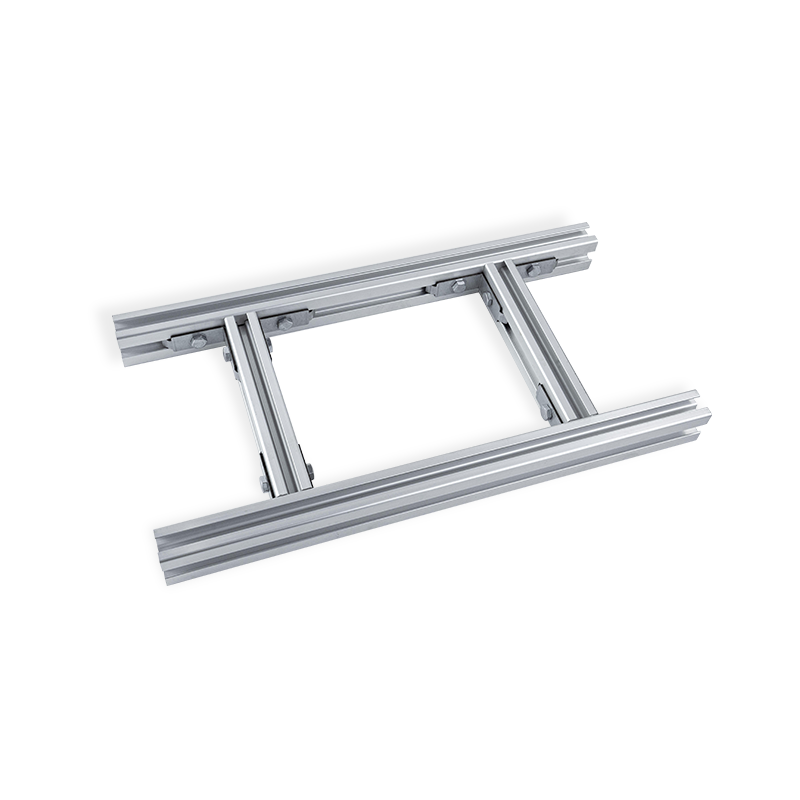

A nyitott rendszerű alumínium kábellétra két hosszirányú oldalsínből áll, amelyeket rögzített időközönként létrafok köt össze, és így létra jellegű szerkezetet alkot. A 6063-T5 vagy 6061-T6 extrudált alumíniumötvözetből készült rendszer könnyű, de merev támasztópályát biztosít a kábelek számára. A nyitott kialakítás lehetővé teszi a természetes konvekciós hűtést, megakadályozza a hőfelhalmozódást, és leegyszerűsíti a kábelek kiegészítését vagy cseréjét a meglévő vezetékek leválasztása nélkül. A felületkezelés magában foglalja a marási, eloxált (8-12μm) vagy poliészter porbevonatot (RAL színek). A szabványos lépcsőtávolság 250 mm vagy 300 mm, igény szerint állítható. A létraszakaszok toldásokkal vagy csatolóelemekkel csatlakoznak egymáshoz, támogatva az egyenes futásokat, a vízszintes íveket, a függőleges belső/külső íveket és a felszálló átmeneteket. A kábelrögzítés fokozható opcionális kapcsokkal, görgőkkel, vagy letakarható elválasztókkal az elkülönítés érdekében.

6063-T5 / 6061-T6 Ötvözet minőségek
250 és 300 mm Lépcsőtávolság (standard)
6 m-ig Szakasz hossza
IP20 - IP66 Rendszervédelem (burkolattal)

Alapvető előnyei

W

Súly/szilárdság arány

A 2,7 g/cm³ alumínium sűrűsége 60%-kal kisebb súlyt biztosít, mint az acél alternatívái, miközben fenntartja a 200 N/m-es teherbírást lépcsőnként (az IEC 61537 szerint tesztelve).

C

Korrózióállóság

A természetes oxidréteg vagy az eloxált felület ellenáll a nedvességnek, a sópermetnek (>480 óra ASTM B117 tesztelt) és a vegyi anyagoknak. Alkalmas petrolkémiai és tengeri környezetben.

O

Nyitott akadálymentesítés

A létrafok közötti távolság lehetővé teszi a kábel lelógásának szabályozását és a szemrevételezést. Nincs szükség szerszámokra a kábelek lefektetéséhez vagy a pálya mentén történő átvezetéshez, így a telepítési idő 30%-kal csökken.

R

Gyors összeszerelés

A bepattintható toldólemezek és az előre lyukasztott lyukak csökkentik a csavarkötéseket. Megfelel a DIN EN 61537 kábellétra-rendszerekre vonatkozó szabványnak.

A termék jellemzői

Anyag Extrudált alumíniumötvözet 6063-T5 / 6061-T6 (testreszabható 6005A)
Felületkezelés Malomfényezés, eloxált (10 μm átlátszó vagy bronz), porszórt RAL 9002 / RAL 7040 / RAL 1018
Oldalsín méretei (Ma x Sz) 50x30 mm | 80x40 mm | 100x45 mm | 120x50 mm (egyéb kérésre)
Lépcsőprofil 20x12 mm-es trapéz vagy 25x15 mm-es lapos rúd; csúszásgátló minta választható
Szabványos hosszúság 3000 mm, 4000 mm, 6000 mm
Lépcsőtávolság 250 mm (nagy igénybevétel), 300 mm (normál igénybevétel), 150 mm (kis kábelekhez)
Terhelési osztály (IEC 61537) 60. osztály / 120. osztály / 180. osztály (max. megosztott terhelés 1800 N/m)
Hőmérséklet tartomány -40°C és 120°C között

Alkalmazási forgatókönyvek

Erőművek és alállomások Adatközpontok (levegőkábel-elvezetés) Vízkezelő létesítmények Olaj- és gázfinomítók Kereskedelmi sokemeletes épületek Vasúti jelzőhálózatok Megújuló energia (nap-/szélerőművek) Repülőtéri poggyász és ellenőrző rendszerek

Műszaki megjegyzések és megoldások

Elektromágneses interferencia (EMI) mérséklése

Érzékeny jelkábelekhez szereljen fel alumínium létrákat folyamatos kötési áthidalókkal. A 2014/30/EU EMC-irányelvnek megfelelően ragasztott létrafokozatú csatlakozásokkal csökkentse a hurok impedanciáját 0,1 ohm/10 m hossz alá.

Hőtágulás menedzsment

Az alumínium 23 x 10⁻⁶/K tágul. A 20 métert meghaladó futásoknál 10°C-onként 15 mm-es hézaggal szereljen be tágulási hézagokat. A 6 méterenként elhelyezett rögzített horgonyok megakadályozzák a kihajlást.

Bimetall korrózióvédelem

Az alumínium létrák horganyzott acél tartókhoz való csatlakoztatásakor használjon szigetelőbetéteket vagy horganyzott alátéteket Dacromet bevonattal. Nedves körülmények között kerülje a réz-alumínium közvetlen érintkezését.

Szeizmikus és vibrációs megfelelőség

A csavarozott toldólemezekkel és rugós kapcsokkal ellátott létrarendszerek ellenállnak a 4-es zóna szeizmikus gyorsulásnak (0,4 g). Erős vibrációjú területeken használjon ellenanyákat és rezgéscsillapító konzolokat.

Gyakran ismételt kérdések

Mi a különbség a kábellétra és a kábeltálca között?
A kábellétra nyitott létrafokokkal rendelkezik, amelyek távolsága (általában 250-300 mm) biztosítja a szellőzést és a minimális törmelékgyűjtést, ideális nehéz kábelekhez. A kábeltálca tömör vagy perforált aljú, kis átmérőjű kábelekhez alkalmas. A létra csökkenti a súlyt és megkönnyíti a leszállást.
Használható-e az alumínium kábellétra kültéren, tengerparti környezetben?
Igen. Adja meg az eloxált felületet (min. 15 μm) vagy porbevonatot epoxi-poliészter hibriddel. Közvetlen tengeri fröccsenő zónák esetén használjon 6063 alumíniumot, kromátmentes konverziós bevonattal, valamint nagy teherbírású poliészter bevonatot, amelyet 1000 órás sópermettel teszteltek.
Hogyan számítható ki a teherbírás egy adott fesztávhoz?
Tekintse meg az IEC 61537 szabvány terhelési táblázatait. Például a 100x45 mm-es oldalsó 3 m fesztávval és 250 mm-es lépcsőtávolsággal 1200 N/m megosztott terhelést támogat. Növelje a létrafok sűrűségét vagy csökkentse a fesztávot nagyobb terhelés esetén. Tekintse meg a gyártó terheléselhajlási diagramját.
Rendelkezésre állnak tartozékok fúrás nélküli kábelrögzítéshez?
Igen. Az univerzális nyeregbilincsek, a rugós acél rögzítők és a tépőzáras hevederek közvetlenül a fokokhoz rögzíthetők. Ezenkívül a pattintható talpú kábelkapcsok az oldalsín perforációira is illeszkednek (50 mm-enként előre kilyukasztott lyukak).

Rendelési referencia információ

Cikkszám kód ACL-[Sín magasság]-[Foktáv]-[Befejezési kód]-[Hossz cm]
Példa ACL-100-300-PC7035-400 → magasság 100 mm, létrafoktávolság 300 mm, porfesték RAL7035, hossz 4000 mm
Szabványos tartozékok Összekötő lemezek (pár), csavarok és rugós anyák, összekötő jumperek, oldalsínek végsapkái
Testreszabási lehetőségek Ferde létrafok a vízelvezetéshez, 316 rozsdamentes acél vasalat, előre összeszerelt csatlakozók, rögzítő anya csatornák a gyors rögzítéshez
*Minden műszaki adat extrudált alumínium profilokon alapul. A terhelhetőségek az IEC 61537:2021 szabvány szerint ellenőrizve. A termék illusztrációi és műszaki adatai a műszaki változtatások jogát fenntartják.
Fizikai tulajdonságok
Írja be Kábeltálca a bekötéshez
Anyag Anyag Acél, alumínium, ss304, ss316L
Felületmegmunkálás/kezelés

Előre horganyzott 8um/elektrocink bevonat (≥12um)

Tűzihorganyzott ((60um)

Műanyaggal porlasztott ((60um)

Erőteljes bevonat

Savas mosópolírozás (opció)

Mérettartomány

testreszabható elérhető

Szélesség
Oldalsó sín magassága
Hossz
Vastagság/huzalátmérő
Max. Munkaterhelés Méret szerint
Tartozékok/kapcsolódó termékek
Termékjellemzők
Szín Ezüst vagy egyéb/Vásárlók szerint
Környezeti igény
Alkalmazás
  • Ön kereskedelmi cég vagy gyártó?

    gyártó vagyunk, exportálhatjuk magunkat.

  • Milyen fizetési feltételek vannak?

    Elfogadjuk a T/T-t, a látra szóló visszavonhatatlan L/C-t. Rendszeres rendelés esetén előnyben részesítjük a 30%-ot előre, a 70%-ot a kiszállítás előtt.

  • Mennyi a szállítási időd?

    Mi olyan gyártó vagyunk, amely raktáron van a normál méretekből. Megígérjük a kézbesítést 25 napon belül a befizetés kézhezvétele után.

  • Ingyenes mintákat kínál?

    Igen, meg tudjuk csinálni, de Önnek meg kell engednie magának a fuvardíjat.
