Termékbemutató

A színes acél cserépből készült fotovoltaikus rögzítőrendszer elsősorban az elosztott színes acél tetőtéri erőművekhez alkalmas. Ez a rendszer alumíniumot használ fő anyagként. Könnyű súlya és kis terhelése a tetőn.

Nem áthatoló · ipari tető · trapéz / álló varrat

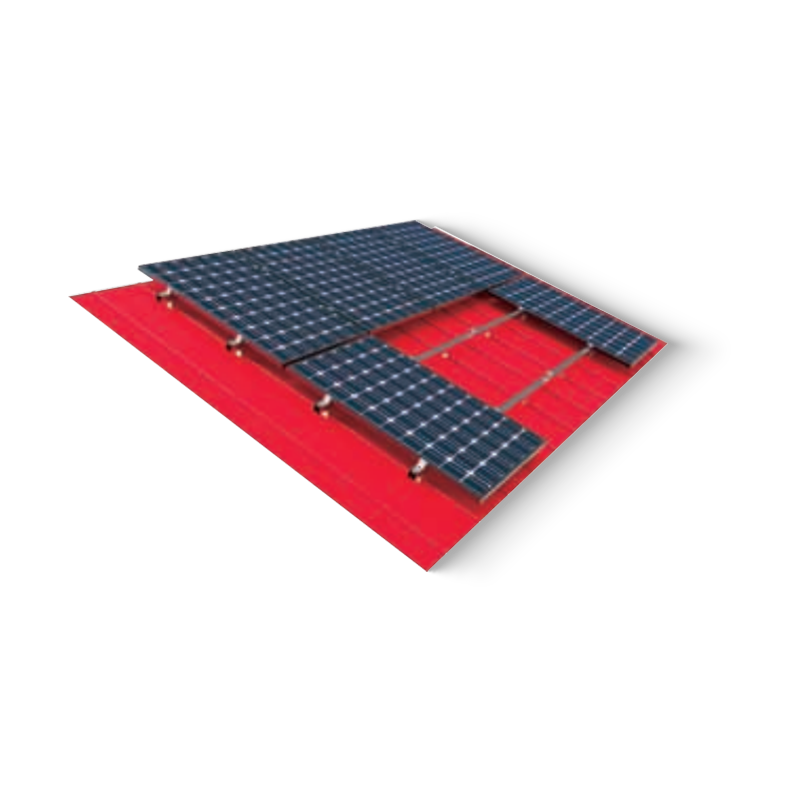

Színes acél csempe szerelési rendszer
A Színes acél csempe szerelési rendszer egy speciális szerkezeti megoldás, amely fotovoltaikus modulok beépítésére szolgál profilozott acéllemezekből álló ipari és kereskedelmi tetőkre. Ez a rendszer testreszabott bilincseket és sínkonfigurációkat használ, amelyek közvetlenül érintkeznek a színes acélcserepek bordáival, kiküszöbölve vagy minimálisra csökkentve a tetőáttörések szükségességét. Az elsősorban extrudált alumíniumötvözetből (AL6005-T5) és rozsdamentes acélból (SUS304) készült rögzítőelemekből készült rögzítőszerelvény olyan mechanikus csatlakozást biztosít, amely figyelembe veszi a hőtágulási és szélterhelési követelményeket. Moduláris felépítése támogatja mind az álló, mind a fekvő modulok tájolását, alkalmazkodva a különböző bordageometriákhoz, beleértve a trapéz alakú, hullámos és álló varratprofilokat.
01
Strukturális integritás
Nem áthatoló álló varratkapcsokat vagy EPDM-tömített trapéztartókat alkalmaz a meglévő tetőszerkezet vízálló rétegének fenntartásához.
02
Anyag tartósság
Az eloxált alumínium ellenáll a légköri korróziónak és az ipari vegyszereknek, meghosszabbítva a napelemek élettartamát.
03
Terheléselosztás
Úgy tervezték, hogy elosztja a statikus és dinamikus PV-modul terheit az elsődleges tetőszegélyeken, megakadályozva az acélcserepek helyi deformációját.
04
Telepítési sebesség
Az előre összeszerelt alkatrészek és a speciális sínanyák csökkentik a helyszíni munkaidőt és a mechanikai bonyolultságot.
Alapanyag Eloxált alumínium AL6005-T5
Rögzítő anyag Rozsdamentes acél SUS304
Tetőtípusok Trapéz alakú / hullámos / álló varrat
Szélterhelés Akár 60 m/s
Hóterhelés Akár 1,4 kN/m²
Dőlésszög Párhuzamos vagy 5° – 15° állítás
Termékjellemzők
Műszaki paraméter Specifikáció részlet
Alapanyag Eloxált alumínium AL6005-T5
Rögzítő anyag Rozsdamentes acél SUS304
Alkalmazható tetőtípus Trapéz alakú, hullámos, álló varrat
Szélterhelési kapacitás Akár 60 m/s
Hó teherbírása Akár 1,4 kN/m²
Döntésszög A tetővel párhuzamosan vagy 5°-15°-ban állítható
Elsődleges alkalmazási forgatókönyvek
Ipari raktározás – Nagyméretű tetőtéri napelemes üzemek logisztikai központokban és gyártólétesítményekben profilozott acéllemezeket használva.
Mezőgazdasági létesítmények – Napelemes integráció acélszerkezetű állattartó ólakokon és gabonatároló egységeken.
Kereskedelmi kiskereskedelmi központok – Meglévő fémtetős bevásárlókomplexumok felújítása megújuló energiatermelés céljából.
Telepítés előtti ellenőrzés
  • Aljzat ellenőrzése: Ellenőrizze a színes acéllap vastagságát és anyagminőségét, hogy biztosítsa a megfelelő kihúzási szilárdságot az önmetsző csavarokhoz vagy a bilincs súrlódásához.
  • Purlin helye: Azonosítsa és jelölje meg a tetőszegélyek pontos helyzetét, hogy biztosítsa az összes szerkezeti rögzítő rögzítését a teherhordó keretben.
Működési Irányelvek
  • Tömítőanyag alkalmazása: A tetőáttörést igénylő rendszereknél kiváló minőségű EPDM tömítéseket vagy butilgumi szalagot kell alkalmazni a nedvesség behatolásának megakadályozására.
  • Nyomaték specifikációk: Minden rozsdamentes acél csavart műszaki nyomatékértékre (általában 15-20 N·m) kell meghúzni, hogy megakadályozzuk a ciklikus szélrezgések miatti kilazulást.
  • Tárolási feltételek: Száraz, szellőztetett környezetben tárolt alkatrészek; kerülje a közvetlen érintkezést cementtel vagy savas anyagokkal, hogy elkerülje a galvanikus korróziót a beépítés előtt.
Fizikai tulajdonságok
Írja be Fotovoltaikus sztentek
Anyag Anyag Alumínium ötvözet
Felületi kikészítés/kezelés

/

Mérettartomány

testreszabható elérhető

Szélesség Testreszabható elérhető
Oldalsó sín magassága
Hossz
Vastagság/huzalátmérő
Max. Munkaterhelés
Tartozékok/kapcsolódó termékek
Termékjellemzők

1. Könnyű súly

2. Egyszerű telepítés

3. Magas költségű teljesítmény

Szín

Tervezett szélnyomás: 0,55 KN/㎡

Tervezett hónyomás: 0,5KN/㎡

Élettartam: 30 év

Környezeti igény
Alkalmazás Szín steel tile roof
  • Ön kereskedelmi cég vagy gyártó?

    gyártó vagyunk, exportálhatjuk magunkat.

  • Milyen fizetési feltételek vannak?

    Elfogadjuk a T/T-t, a látra szóló visszavonhatatlan L/C-t. Rendszeres rendelés esetén előnyben részesítjük a 30%-ot előre, a 70%-ot a kiszállítás előtt.

  • Mennyi a szállítási időd?

    Mi olyan gyártó vagyunk, amely raktáron van a normál méretekből. Megígérjük a kézbesítést 25 napon belül a befizetés kézhezvétele után.

  • Ingyenes mintákat kínál?

    Igen, meg tudjuk csinálni, de Önnek meg kell engednie magának a fuvardíjat.
