Termék áttekintése

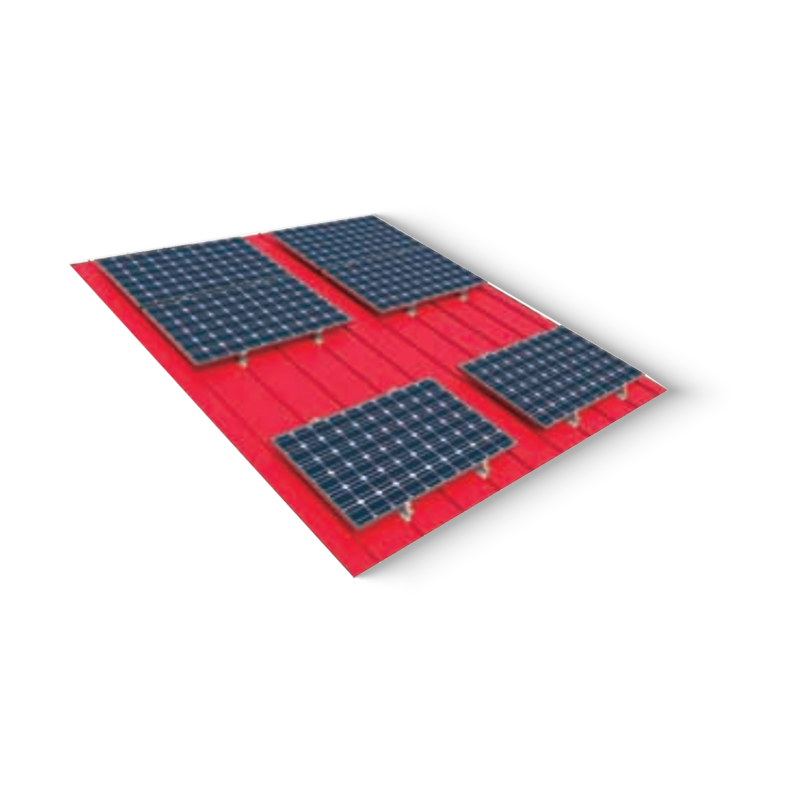

A szelemen nélküli acél csempe-rögzítési rendszert úgy tervezték, hogy a berendezéseket közvetlenül a profilozott acéllemezek állóvarrataihoz vagy trapézbordáihoz rögzítse. A rendszer egy alumínium vagy horganyzott acél bilincs alapból, egy állítható magasságú konzolból és egy felső sínből vagy modulbilincsből áll. Kiküszöböli a keresztirányú szelemenek szükségességét, csökkentve az anyagköltségeket és a beépítési időt. A szorítómechanizmus egy T-csavart és neoprén párnázatot használ a konzol rögzítéséhez anélkül, hogy áthatolna a tetőmembránon, megőrizve az időjárásállóságot. A terhelés átadása a lemez bordáin keresztül történik az alépítmény felé. A szabványos kompatibilitás magában foglalja az olyan profilokat, mint az LSY-32/1000, YX25-210-840 és a 25-75 mm-es bordamagasságú trapézlapok. A rögzítőrendszer 5° és 45° közötti dőlésszögű fémtetőkre támasztja a fotovoltaikus paneleket, kábeltálcákat vagy könnyű mechanikus szerelvényeket.
≤45° Tető lejtési tartománya
25-75 mm Kompatibilis bordamagasság
M8 / M10 Szorítócsavar mérete
EN 1991-1-4 Szélterhelés kialakítása
Alapvető előnyei
Szelemen eltávolítása
35-50%-kal csökkenti a másodlagos acélszerkezetet a hagyományos sínszelemenekhez képest. A tartókonzolok közvetlenül a tetőlemez bordáihoz rögzíthetők, csökkentve az anyagköltségeket és a rakomány súlyát.
Vízálló integritás
A bilincs kialakítása EPDM vagy szilikon tömítést használ a rögzítési pont lezárására. A tetőáttörés hiánya csökkenti az esetleges szivárgásokat. 600 Pa vízzáróságra tesztelve dinamikus körülmények között.
Állítható magasság és dőlésszög
Az integrált csúszómechanizmus lehetővé teszi a függőleges beállítást 40 mm-ig és a dőlésszöget 0-15 fokig, hogy kompenzálja a tető egyenetlenségeit vagy a napsugárzást.
Korrózióálló anyagok
6063-T5 alumínium (eloxált AA15) vagy HDG acél (Z600 bevonat) bilincsek. Rozsdamentes acél A2-70 kötőelemek mellékelve az eltérő fémérintkezés megelőzésére.
A termék jellemzői
| Anyaglehetőségek | Extrudált alumínium 6063-T5 (eloxált 12-15 μm) / Tűzihorganyzott acél S250GD Z (275-600 g/m²) |
| Szorító típusa | Oldalsó bilincs, középső bilincs, végszorító trapézlemezhez; univerzális varratbilincs álló varratú tetőkhöz |
| Borda kompatibilitás | Trapéz alakú (magasság 25-75 mm, osztás 150-350 mm); hullámos (R32, R45 típus); szinuszos profilok |
| Terhelhetőség | Végső szakítószilárdság: 2,5 kN szorító konzolonként; tervezési terhelés: 1,2kN függőleges / 0,8kN vízszintes |
| A rögzítőelem specifikációja | Rozsdamentes acél A2-70 vagy A4-80 hatlapfejű csavarok; előre összeszerelt rugós alátét és lapos alátét |
| Hőmérséklet tartomány | -40°C és 110°C között (az EPDM tömítés megőrzi rugalmasságát) |
| Tűzvédelmi osztályozás | Nem éghető, A osztályú ASTM E84, alumínium alkatrészek |
| Tanúsítványok | ISO 9001:2015; IEC 62852 (szorítóerő); A TUV-t széllökésre tesztelték |
Alkalmazási forgatókönyvek
Ipari raktárak trapéz színű acéllemezekkel – tetőtéri napelemsorok közvetlen csatlakoztatása (rácsra kötött PV rendszerek).
Mezőgazdasági épületek (baromfi telepek, gabonatárolók) – elszívó ventilátorok, lámpatartók vagy kisebb berendezések felszerelése szegélyléc nélküli rács nélkül.
Kereskedelmi fémtetők (autóbeállók, logisztikai központok) – kábeltálcák vagy alacsony profilú járdák megtámasztása.
Utólagos beépítési projektek meglévő acéltetőkre – megoldás a terhelés növelésére az elsődleges szerkezet módosítása nélkül.
Hullámos fémburkolatra rögzített hűtőrendszerek és HVAC vezetékkészletek.
Műszaki megjegyzések és megoldások
Szélfelhajtó ellenállás
Nagy szívású tetőzónák esetén használjon további rögzítőkapcsokat, és növelje a szorítóbilincs sűrűségét négyzetméterenként 4-re. Ellenőrizze a kihúzási erőt helyszíni húzási teszttel az ASTM E1512 szerint (legalább 600 N bilincsenként).
Acéllemezek hőmozgása
A színes acél termikus ciklusok hatására kitágul. Használjon hornyolt konzolfuratokat súrlódó párnákkal, amelyek akár 3 mm-es mikrocsúszást tesznek lehetővé a rögzítőelemek kifáradásának elkerülése érdekében. Ne húzza meg 15 Nm-nél nagyobb nyomatékot az M8 csavarokon.
Különböző fém érintkező
A horganyzott acél tetőlemezekkel érintkező alumínium konzolokhoz nylon szigetelők vagy nem vezető tömítések szükségesek a galvanikus korrózió megelőzésére. Ha nem használ szigetelőt, használjon bitumenes szalagot.
A pecsét integritásának ellenőrzése
A beszerelés után ellenőrizze az EPDM lapkák egyenletes tömörítését. Az 1,5 mm-nél nagyobb hézagok nem megfelelő illeszkedést jeleznek, és víz behatolását okozhatják. 2 hét után nyomaték újra.
Gyakran ismételt kérdések
Q1 A szelemenmentes rendszer minden trapéz alakú fémtetőre alkalmas?
A kompatibilitás a borda magasságától és távolságától függ. A szabványos bilincsek 25-75 mm-es bordamagassághoz és 25-45 mm-es bordaszélességhez illeszkednek. Egyedi profilokhoz (tompbordák, keskeny bordák) használjon profilspecifikus pofa-adaptereket vagy egyedi megmunkálású bilincsbetéteket.
Q2 Szükséges-e a szerelési rendszer a tetőszerkezet igazolására?
Igen. A tetőlemeznek további pontterhelést kell kibírnia. A terhelés számítása a lemezvastagság (minimum 0,5 mm acél), a bordageometria és az elsődleges szelemenek közötti fesztáv alapján. A rögzítőrendszer a terhelést a lemezbordákra adja át; ellenőrizze a borda szilárdságát a gyártóval.
Q3 Használható-e a rendszer napelem telepítéshez földelés nélkül?
A ragasztást a NEC 250 írja elő. Használjon földelőkapcsokat vagy előre telepített földelőfogakat a bilincsekben, hogy biztosítsa az elektromos folytonosságot a konzolok és a tetőkeret között. Az eloxált felület nem vezető; távolítsa el a bevonatot a csatlakozási pontokról, vagy használjon csillag alátéteket.
Q4 Milyen karbantartásra van szükség az idő múlásával?
Évente ellenőrizze a bilincs forgatónyomatékát (ajánlott 12-14 Nm M8-hoz). Cserélje ki az elhasználódott EPDM betéteket 8-10 évente. Ellenőrizze a korróziós jeleket a tengerparti területeken; szükség esetén alkalmazzon védőpermetet.
Rendelési referencia információ
Alkatrészszámozási séma
NPCS-[Bordamagasság kód]-[Anyagkód]-[Borító stílus]
Példa: NPCS-50-AL-SC → borda magassága 50 mm, alumínium ötvözet, oldalsó bilincs trapézlemezhez
- Bordamagasság kódjai: 35, 50, 65, 75
- Anyaga: AL (eloxált) / GS (horganyzott acél)
- Stílus: SC (oldalsó bilincs), MC (közép bilincs), EC (végbilincs)
Szabványos készletelemek
- Felső bilincs és alsó bilincs (illesztett pár)
- M8x40 rozsdamentes acél csavar nyloc anya
- EPDM gumipárna (2 mm vastag, elővágott)
- Lapos alátét és rugós alátét készlet
- Szerelési nyomatékkulcs adapter (opcionális)
Csomagolás: 50 készlet kartononként beszerelési útmutató
* A terhelési értékek az UL 2703 és az EN 1991 szerinti statikus tesztelésen alapulnak. Területi tervezés ajánlott a hó/szél zóna specifikus beállításához. Minden termék megfelel az RoHS követelményeknek.
